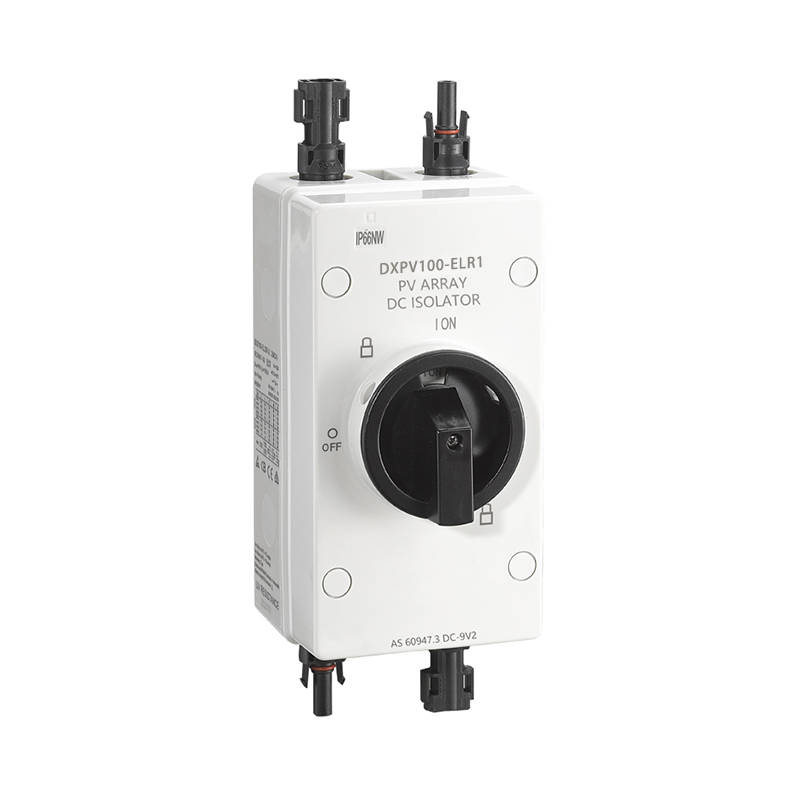

SNPV100-ELR1 防水隔离开关
<
>
  • 管家婆67722论坛
  • 管家婆67722论坛
产品概述产品证书项目案例联系我们

产品应用:
 IP66外壳系列SNPV100-ELR1直流防水隔离开关专为1000V商用太阳能屋顶开发,安装在光伏板和逆变器之间,以保证安全。

产品优势:

1.结构紧凑,适合空间有限的地方;

2.DIN导轨安装,方便安装;

3.负载分断可达额定电流的8倍,非常适合电机隔离;

4.双断银铆钉-性能优越,可靠性高,使用寿命长;

5.高可见度的红/黄色手柄;

6.大型可挂锁的红色/黄色或灰色/黑色手柄;

7.型号齐全,16至32A各种型号;

8.高IP66防护等级;

9.触头气隙达12.5mm,分断能力高;

10.安装、操作简便;

11.辅助开关可轻松卡入安装;


规格:

 主要参数


13

20

25

40

50

 额定绝缘电压/Ui

5

1500

1500

1500

1500

1500

 额定热电流/Ith

A

32

40

55

55

55

 额定冲击耐受电压/Uimp

5

8000

 额定短时耐受电流(1s)/1cm

A

780

 额定短时接通能力/1cm


1200

 最大横截面积(独立跳线)

 实心或标准

毫米²

4-16

 灵活的

毫米²

4-16

柔性(+多芯电缆端)

毫米²

4-16

 扭矩

 端子螺钉 M4 的拧紧扭矩

牛米



1.2-1.8

 单孔安装螺母M16紧固扭矩

牛米

2.0-2.3

 拧紧扭矩旋钮螺钉 M3

牛米

0.5-0.7

 开启或关闭扭矩

牛米

0.9-1.3

 常规参数

 旋钮位置


9 点关闭,12 点打开

 电气寿命

实际的

3000 次循环

标准

300 次循环

 机械的

实际的

10000 次循环

标准

10000 次循环

 直流极数

2 或 4(6/8 极客选择)

 触点距离(每极)

8 毫米

 操作温度

-40 至 +85

 储存温度

-40 至 +85

 污染程度

3

 过压类别

3

 轴和安装螺母的 IP 等级

IP66
