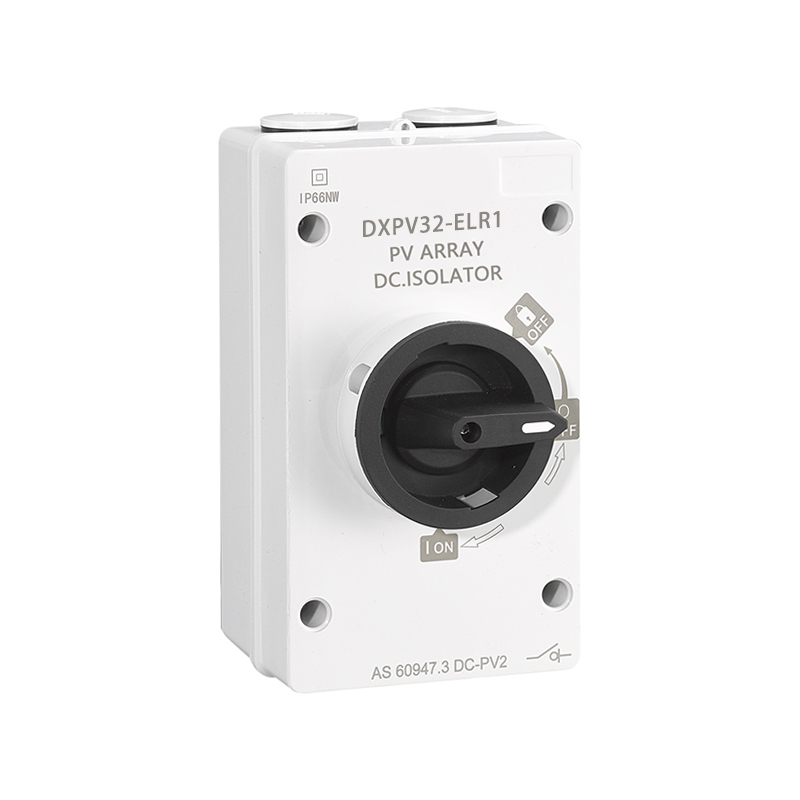

SNPV32-ELR1直流防水隔离开关
<
>
  • 管家婆67722论坛
  • 管家婆67722论坛
产品概述产品证书项目案例联系我们

产品应用:
 IP66外壳系列SNPV32-ELR1直流防水隔离开关专为1000V商用太阳能屋顶开发,安装在光伏板和逆变器之间,以保证安全。


产品优势:

1.结构紧凑,适合空间有限的地方;

2.DIN导轨安装,方便安装

3.负载分断可达额定电流的8倍,非常适合电机隔离

4.双断银铆钉-性能优越,可靠性高,使用寿命长

5.高可见度的红/黄色手柄

6.大型可挂锁的红色/黄色或灰色/黑色手柄

7.型号齐全,16至32A各种型号

8.高IP66防护等级

9.触头气隙12.5mm,分断能力高

10.安装、操作简便

11.辅助开关可轻松卡入安装


规格:

  主要参数


13

20

25

40

50

  额定绝缘电压/Ui

5

1500

1500

1500

1500

1500

  额定热电流/Ith

A

32

40

55

55

55

  额定冲击耐受电压/Uimp

5

8000

  额定短时耐受电流(1s)/1cm

A

780

  额定短时接通能力/1cm


1200

 最大横截面积

  实心或标准

毫米²

4-16

  灵活的

毫米²

4-16

  柔性(+多芯电缆端)

毫米²

4-16

 扭矩

  端子螺钉 M4 的拧紧扭矩

牛米



1.2-1.8

  单孔安装螺母M16紧固扭矩

牛米

2.0-2.3

  拧紧扭矩旋钮螺钉 M3

牛米

0.5-0.7

  开启或关闭扭矩

牛米

0.9-1.3

  常规参数

  旋钮位置


9 点关闭,12 点打开

  电气寿命

实际的

3000 次循环

标准

300 次循环

  机械的

实际的

10000 次循环

标准

10000 次循环

  直流极数

2 或 4(6/8 极客选择)

  触点距离(每极)

8 毫米

  操作温度

-40 至 +85

  储存温度

-40 至 +85

  污染程度

3

  过压类别

3

  轴和安装螺母的 IP 等级

IP66
