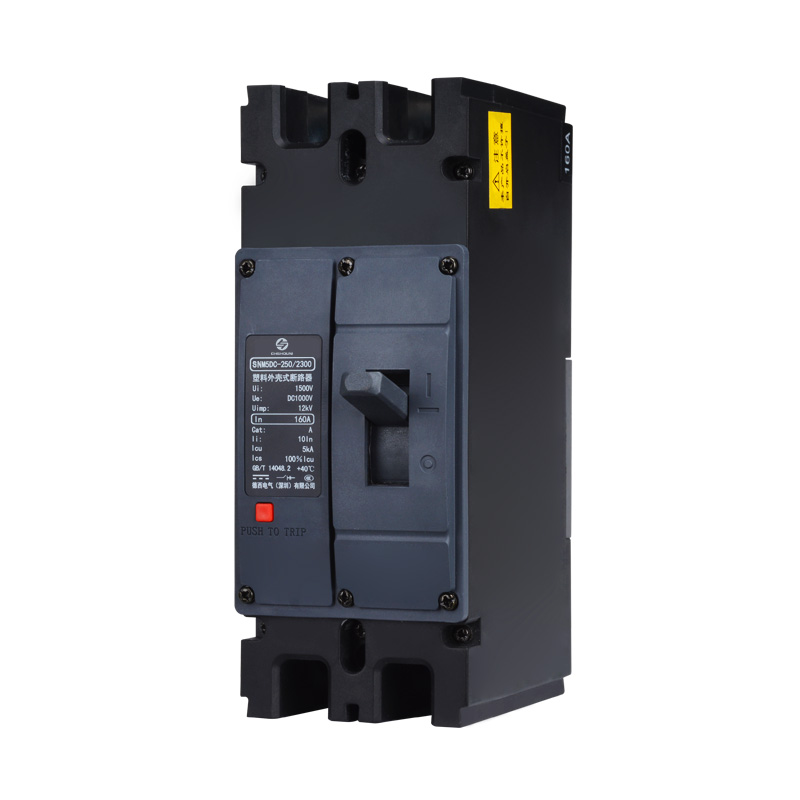

SNM5DC-250/2300 2P直流塑壳断路器
<
>
  • 管家婆67722论坛
  • 管家婆67722论坛
产品概述产品证书项目案例联系我们

产品应用:

SNM5DC-250 2P 直流塑壳断路器用于分配电源,保护太阳能系统中的电路和电源设备免受过载。


规格:

        型号(DC/HU)

SNM5DC-125

SNM5DC-250

SNM5DC-400

SNM5DC-630

SNM5DC-800

SNM5DC-1250

 额定持续电流

125

250

400

630

800

1250

 额定电流(A)

16-125

100 250

250 400

400 630

630 800

800 - 1250

 额定工作电压Ue(V)

550/750/1000/1500

550/750/1000/1500

750/1000/1500

750/1000/1500

750/1000/1500

750/1000/1500

 额定绝缘电压Ui(V)

1000伏

1000伏

1000伏

1000伏

1000伏

1000伏

 冲击电压 (kV)

8千伏

8千伏

8千伏

8千伏

8千伏

8千伏

 测试电压一分钟(V)

3550

3550

3550

3550

3550

3550

分断能力 (kA) Icu (1cs=75% Icu)


大号

H

大号

H

大号

H

大号

H

大号

H

大号

H

250伏

25

35

50

3.5

50

65

35

50

65

35

60

65

50

65

80

50

65

80

500伏

25

25

50

35

50

65

35

50

65

35

35

65

50

50

80

50

50

80

750伏

25

15

50

35

25

65

35

25

65

35

25

65

50

35

80

50

35

80

1000伏

25

10

50

35

15

65

35

15

65

35

15

65

50

20

80

50

20

80

  机械寿命

7000(次)

  电气寿命

7000(次)

  断路时间 (毫秒)

20

  安装位置

任何地方

  隔离器容量

是的

  标准

IEC 60947-2、IEC60947-1、GB 14048.1、GB 14048.2

  温度(℃)

-25℃~+50℃

  保护等级

IP20

  配饰

海外/标清/墨西哥

  起弧距离(mm)

≥50
