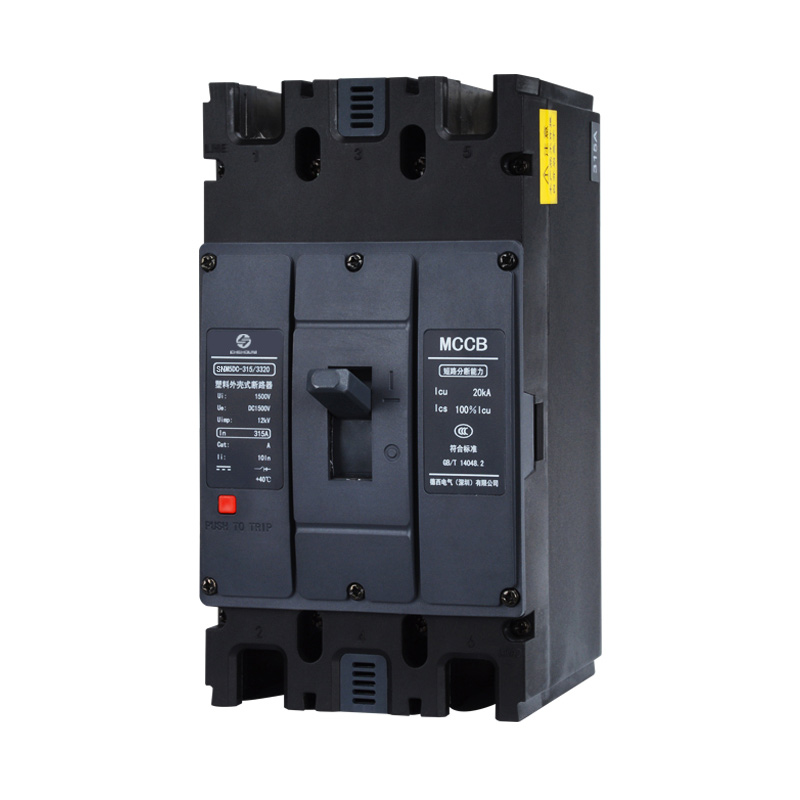

SNM5DC-315/3320 3P直流塑壳断路器
<
>
产品应用：
SNM5DC-315/3320 3P 直流塑壳断路器用于分配电源，保护太阳能系统中的电路和电源设备免受过载。
规格：
型号(DC/HU) | SNM5DC-125 | SNM5DC-250 | SNM5DC-400 | SNM5DC-630 | SNM5DC-800 | SNM5DC-1250 | |||||||||||||
额定持续电流 | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
额定电流（A） | 16-125 | 100 - 250 | 250 - 400 | 400 - 630 | 630 - 800 | 800 - 1250 | |||||||||||||
额定工作电压Ue（V） | 550/750/1000/1500 | 550/750/1000/1500 | 750/1000/1500 | 750/1000/1500 | 750/1000/1500 | 750/1000/1500 | |||||||||||||
额定绝缘电压Ui（V） | 1500伏 | 1500伏 | 1500伏 | 1500伏 | 1500伏 | 1500伏 | |||||||||||||
冲击电压 (kV) | 8千伏 | 8千伏 | 8千伏 | 8千伏 | 8千伏 | 8千伏 | |||||||||||||
测试电压一分钟（V） | 3550 | 3550 | 3550 | 3550 | 3550 | 3550 | |||||||||||||
分断能力 (kA) Icu (1cs=75% Icu) | 大号 | 米 | H | 大号 | 米 | H | 大号 | 米 | H | 大号 | 米 | H | 大号 | 米 | H | 大号 | 米 | H | |
250伏 | 25 | 35 | 50 | 3.5 | 50 | 65 | 35 | 50 | 65 | 35 | 60 | 65 | 50 | 65 | 80 | 50 | 65 | 80 | |
500伏 | 25 | 25 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750伏 | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000伏 | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
机械寿命 | 7000(次) | ||||||||||||||||||
电气寿命 | 7000(次) | ||||||||||||||||||
断路时间 (毫秒) | 20 | ||||||||||||||||||
安装位置 | 任何地方 | ||||||||||||||||||
隔离器容量 | 是的 | ||||||||||||||||||
标准 | IEC 60947-2、IEC60947-1、GB 14048.1、GB 14048.2 | ||||||||||||||||||
温度(℃) | -25℃~+50℃ | ||||||||||||||||||
保护等级 | IP20 | ||||||||||||||||||
配饰 | 海外/标清/墨西哥 | ||||||||||||||||||
起弧距离(mm) | ≥50 | ||||||||||||||||||
